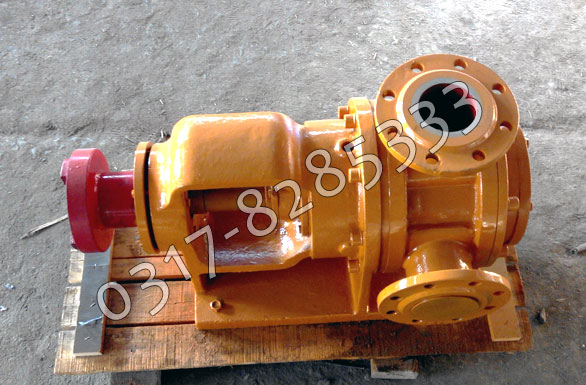

洗滌劑輸送泵具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動,泵體和前蓋的月牙板使吸入口和排出口隔開.轉動時在吸入口形成負壓,液體被吸入,轉子將液體帶到排出口,受壓排出泵體,完成了液體的輸送.
NYP系列高粘度泵(洗滌劑輸送泵)主要由內外轉子,密封,泵體,軸,軸承,前蓋等組成.密封方式有機械密封和填料密封兩種,也可以根據用戶的特殊要求而選用磁力驅動或零泄露結構;對于高溫,高粘稠度及腐蝕性較強的介質,選用填料密封. NYP系列內齒泵(高粘度泵)輸送易結晶物料時,在前蓋和泵體上可設計帶有保溫夾套,工作時通蒸汽保溫融化.泵可配安全閥,當泵或管路系統超壓時,安全閥打開,形成內部回流,保障系統安全.
洗滌劑輸送泵優點：
（1）NYP系列高粘度泵輸送液體平穩,無脈動,振動小,噪音低.
（2）NYP系列高粘度泵有很強的自吸性能.
（3）正確選用泵的零部件材料,可輸送多種有腐蝕性的介質.
洗滌劑輸送泵性能參數表：
| 型號 | 流量 | 壓力
Mpa | 吸入及排出管口徑 | 必須汽蝕余量m | 效率
% | 減 速方式 |
m3/h | I/min | 功率
KW | 轉速
r/min | 減速機 |
| NYP3/1.0 | 2 | 33.3 | 1.0 | Rp11/2 | 5 | 45 | 3 | 587 | YCJ71 |
NYP10/1.0 | 6 | 100 | 1.3 | Rp2 | 45 | 7.5 | 228 | YCJ112 |
| 8 | 133.3 | 1.0 | Rp2 | 45 | 7.5 | 303 | YCJ100 |
| 10 | 166.7 | Rp2 | 51 | 7.5 | 357 | YCJ100 |
| 12 | 200 | Rp2 | 54 | 7.5 | 475 | YCJ100 |
NYP30/1.0 | 18 | 300 | ￠80 | 54 | 15 | 305 | YCJ112 |
| 22 | 366.7 | ￠80 | 58 | 15 | 359 | YCJ112 |
| 28 | 466.7 | ￠80 | 65 | 15 | 479 | YCJ112 |
| NYP50/1.0 | 50 | 833.3 | ￠150 | 52 | 37 | 128 | YCJ315 |
| 80 | 1333.3 | ￠150 | 58 | 45 | 208 | YCJ355 |
| 100 | 1666.6 | ￠150 | 65 | 55 | 253 | YCJ355 |
| NYP3/1.0 | 1.5 | 25 | Rp11/2 | 43 | 3 | 480 | 皮帶輪傳動 |
| 2 | 33.3 | Rp11/2 | 43 | 3 | 640 |
| NYP10/1.0 | 8 | 133.3 | Rp2 | 43 | 7.5 | 303 |
| 10 | 166.7 | Rp2 | 49 | 7.5 | 357 |
| 12 | 200 | Rp2 | 51 | 7.5 | 475 |
| NYP3/1.0 | 3 | 50 | 1 | Rp11/2 |
| 55 | 3 | 960 | Y132S-6 | 與電機直聯 |
